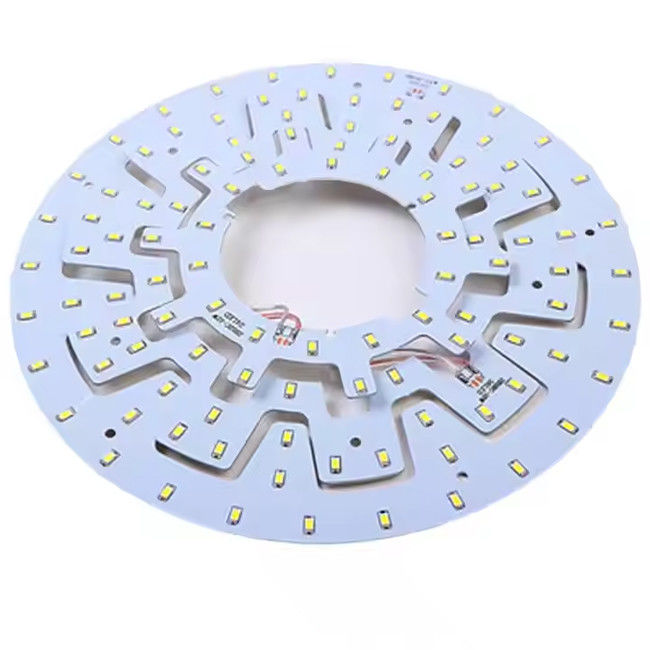

Customize 230v 100W DOB Round Aluminum LED PCB For UFO LED Light

Personalizar 230v 100W DOB redondo PCB LED de aluminio para luz LED OVNI

Productos - PWB de aluminio del LED
  • Resaltar

    PCB LED de aluminio de 100 W

    ,

    Dispositivos de aluminio LED de 230 V

    ,

    Dispositivos para la fabricación de placas de aluminio

  • Finalización de la superficie
    HASL ENIG OSP
  • Servicio de diseño
    Disponible
  • Pruebas
    Pruebas de función
  • Entrega
    DHL FedEx UPS
  • Otros servicios
    Ensamblaje SMT y DIP
  • Clon de PCB
    Es aceptable.
  • espesor de cobre
    1OZ
  • Prueba de la muestra
    Disponible
  • Lugar de origen
    Guangdong, China
  • Nombre de la marca
    HS
  • Número de modelo
    Personalizado
  • Cantidad de orden mínima
    1
  • Precio
    10USD/PCS
  • Detalles de empaquetado
    Caja de plástico
  • Condiciones de pago
    T / T, Western Union, dinero gram
  • Capacidad de la fuente
    20000 metros cuadrados por mes

Personalizar 230v 100W DOB redondo PCB LED de aluminio para luz LED OVNI

  • Customize 230v 100W DOB Round Aluminum LED PCB For UFO LED Light
  • Customize 230v 100W DOB Round Aluminum LED PCB For UFO LED Light
Obtener precio Contactar ahora

Personalizar 230v 100W DOB redondo de aluminio Pcb Asamblea Pcb Junta Circuito Pcba LED módulo para UFO luz LED

Descripción de los productos
Seq.
Punto de trabajo
capacidad
1
Materiales básicos
FR-4, FR-4 de alta Tg, material libre de halógenos, CEM-3, CEM-1, PTFE, Rogers, Arlon, Tacónico, base de aluminio, PI, etc.
2
Las capas
1-40 (necesita una revisión de ≥30 capas)
3
espesor de cobre interior/exterior acabado
0.5-6OZ
4
Tamaño máximo del panel
≤ 2 ladosPCB: 600*1500 mm
El número de placas de PCB de múltiples capas: 500*1200 mm
5
Ancho/espaciado mínimo de la línea del conductor
Las capas internas: ≥3/3mil
Las capas exteriores: ≥ 3,5 / 3,5 mil
6
Página de guerra
espesor del tablero ≤ 0,79 mm: β ≤ 1,0%
0.80≤ espesor del tablero≤ 2,4 mm: β≤ 0,7%
espesor del tablero ≥ 2,5 mm: β ≤ 0,5%
7
Impedancia controlada
+/- 5 % Ω ((< 50Ω),+/-10% ((≥ 50Ω),≥ 50Ω +/- 5% (necesita revisión)
8
Min anillo de soldadura
4 millones
9
Capacidad de enchufe de vías
0.2-0.8 mm
10
AOI (Asociación para la Integración de las Naciones Unidas)
Orbotech SK-75 AOI: 0.05-6.0mm, máximo 23.5*23.5 pulgadas
Máquina Orbotech Ves: 0.05-6.0 mm, máximo 23.5 * 23.5 pulgadas





Las condiciones de las condiciones de ensayo se especifican en el punto 3.
Sección 1
Capacidad de producción
Impresión con pasta de soldadura
Tamaño máximo de PCB que se puede procesar
Las demás:
Max PCB WT puede ser procesado
8 kg
Precisión de impresión real
± 25 μm
Repetibilidad de la calibración del sistema
± 10 μm
Detección de la presión del exprimidor
Sistema de control de la presión en circuito cerrado
La inspección de las pastas de soldadura
Min Posibilidad de detección de la bola de soldadura
100 μm
Precisión del eje X-Y
0.5 μm
Tasa de falsos positivos
≤ 0,1%
El Monte
Componentes mecanizables mínimos y máximos
0.3*0,15 mm2--200*125 mm2
Altura máxima de los componentes mecanizables
25.4 mm
Peso máximo de los componentes mecanizables
100 gramos
BGA/CSP Min espaciamiento de la bola, diámetro de la bola
0.30 mm,0.15 mm
Precisión de montaje
Se trata de un sistema de control de velocidad.05
Se puede procesar el tamaño de PCB Min-Max
Las demás partidas de los productos de la partida 2 del presente anexo
Se puede procesar el grosor de PCB Min-Max
0.3 mm - 6 mm
Max PCB WT puede ser procesado
6 kilos
Max tipos de materiales pueden colocar hasta la línea
500
Radiografías 3D
Ganancias
Magnificación geométrica 2000; magnificación del sistema 12000
Resolución
1 μm /nm
Ángulo de rotación y ángulo de visión de inclinación
cualquier giro de ±45°+360°
AXI
Se pueden procesar componentes mínimos
1005
Min de plomo detectable
0.4 mm ((QFP)
espesor de estaño mínimo detectable
0.0127 mm



¿Qué tipo de chip LED usamos normalmente?
1Si diseñamos PCBs LED para luces de cultivo, a menudo usamos Samsung LM301B, LM301H, LM301H EVO, Samsung 660nm, Osram 660nm, Osram IR 730nm, LUMILEDS UV 415nm, Seoul UV 395nm.Todos los chips LED son 100% originales2. Si diseñamos PCB LED para otras luces, a menudo usamos Epister, Sanan, EVERLIGHT, Hongli LED chips y otras marcas famosas. Si nuestros clientes tienen requisitos especiales, seguiremos su solicitud.Garantizamos que todos los chips LED son 100% originales y la compra de canales oficialesEl paquete del chip LED es de 2835, 5630, 5730, 3030, 3535, 5050 y COB, etc.
